외부 레이어

Layer를 이용한 유연성 확보

• Poky는 방대한 양의 Meta-data를 가진다.
  • Machine configuration file,
  • class,
  • 간단한 application
  • 화면을 구성하는 Stack들
  • Framework
• Bitbake는 다양한 곳에서 Meta-data를 Load 할 수 있다.
• 다양한 Meta-data의 집합을 Meta-layer라고 한다.
• Layer 사용의 장점
  • 사용자가 Project에 필요한 Meta-data 집합만 선택할 수 있음
    • 논리적 단위로 Meta-data를 분리할 수 있기 때문
    • 이게 가장 큰 장점
    • Meta-data layer를 사용하면 Code 재사용성이 높아짐
      • 여러 Team, Community, Vendor간의 작업을 공유
        • 다양한 Entity를 같은 Meta-data에서 함께 작업함으로써 Yocto Project Community의 Code Quality를 높일 수 있다.
  • 여러가지 목적에 따라 시스템을 설정할 수 있다.
    • 기능을 활성/비활성화 하거나
    • Architecture별로 최적화하도록 Build flag를 변경하는 것
• 예시
  • Custom project 환경을 만들 때 Recipe와 Configuration file을 변경하거나, Poky layer에 file을 수정하는 대신, 다른 Layer에서 Meta-data를 만들어야 한다.
  • 더 많이 구조화 될수록 다음 Project에서 Layer 재사용성이 높아진다.
  • 이러한 이유로 Poky source code를 보면 여러개의 Layer가 있다.

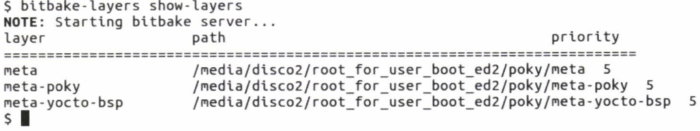

  • 다음 명령어를 통해 Layer를 확인 할 수 있고, 기본적으로 3개가 존재한다.

    1	bitbake-layers show-layers



    • 예시를 통해 알 수 있는 Layer의 중요한 특징들

      이름	보통 meta 접두사로 시작한다
      경로	새로운 Layer를 Project에 추가하고 싶을 때, BBPATH에 layer의 위치를 이어 붙여야 한다.
      우선순위	Bitbake에서 사용하는 값으로, 어떤 Recipe를 이용하고 어떤 .bbappend를 먼저 적용시킬지 결정하는 데 사용

      • 두 개의 같은 Recipe(.bb)를 갖고 있다면, 우선순위가 높은 Recipe를 이용한다.
      • .bbappend file의 경우, 모든 file이 적용되고, 우선순위가 높은 Recipe가 낮은 Recipe보다 먼저 적용된다.
    • Poky는 3개의 각기다른 종류의 Layer로 구조화 되어 있다.
      • meta-layer
        • OpenEmbedded-Core Meta-data 포함
      • Recipe, Class, QEMU Machine 환경설정 file을 갖고있는 SW layer
        • SW layer
        • 어떤 Architecture에서든 이용될 수 있는 Application과 환경설정 file을 갖고 있다.
        • 예시
          • meta-java
            • Java runtime과 SDK 지원
          • meta-qt5
            • Qt5 지원
          • meta-browser
            • Firefox와 Chrome 지원
    • meta-yocto-bsp layer
      • Reference BSP layer
      • Package들을 해당 Machine에 적용하기 위한 Machine 환경설정 file들과 Recipe를 가지고 있다.
      • 예제로 많이 이용되기도 한다.
    • meta-poky layer
      • Distribution layer
      • Poky가 기본으로 사용하는 배포 환경설정 file을 가지고 있다.
      • 기본 배포본은 poky.conf 이고 Test 용으로 많이 이용된다.
        • 제품에 따라 필요한 수정사항을 build/conf/local.conf 에 적용해야할 필요가 있을 수 있다.
          • 개발단계에서 Test목적으로 사용가능하다.
          • local.conf file에 의존해서 Package version, provider, system configuration을 적용하는 것은 바람직하지 않다.
        • 지속가능하고 가장 적합한 방법 (어떤 Build도 재현가능하게 만드는 설정 파일)
          • 배포 file과 배포 layer를 각각 생성
          • 배포 file을 배포 layer에 넣는 것
        • 하나의 배포판 layer가 있으면 모든 배포판에 적용할 수 있고, 새로운 배포판 마다 Layer를 만들 수도 있다.
          • 배포판 layer에서의 환경설정은 build/conf/local.conf를 덮어쓴다.
      • 예제로 많이 이용되기도 한다.

Layer의 Source code에 대한 고찰

• Layer의 일반적인 Directory 구조

  1 2 3 4 5 6 7 8

  meta-*/ +-- classes/ +-- conf/ +-- files/ +-- lib/ +-- recipes-*/ +-- COPYING.MIT +-- README

  • Layer 이름
    • meta-로 시작하지만 권장되는 규칙일 뿐
    • COPYING.MIT
      • License 와 사용자를 위한 Guide 파일
    • README
      • 파일에는 사용자가 알아야 할 추가 의존성이나 정보가 있다.
    • classes/
      • Layer에 관련된 class file (.bbclass)을 포함해야 한다. (optional)
    • conf/
      • 설정 file (.conf)을 제공해야 한다. layer.conf file(11장)이 있다. (mandatory)
        • meta-yocto-bsp layer의 conf/ 구조
        • meta-poky layer의 conf/ 구조

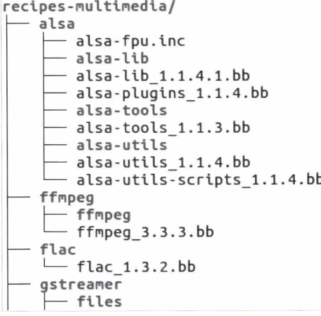

  • recipes-*/
    • 범주에 따라 분류 Recipe들의 집합으로, Recipe 범주에 속하는 Directory와 그 내부에 .bb와 .bbappend로 끝나는 실제 Recipe가 있다.
    • 예시) recipes-core, recipes-bsp, recipes-multimedia, recipes-kernel

Meta-layer 추가

• Yocto Project, OpenEmbedded, Community, Vendor들에서 제공되는 수백 개의 Meta-layer가 있고, 개발할 때 필요한 부분은 Project source directory에서 수동으로 받아와야 한다.
  • http://git.yoctoproject.org
  • http://layers.openembedded.org
• 수동으로 build/conf/bblayers.conf를 수정하는 대신 아래와 같이, bitbake-layers 도구를 이용해 추가 할 수 있다.
  • Adding layers to Poky/build/bblayers.conf file (meta-openembedded/meta-oe 는 bitbake database에 포함되어 있음)

  1 2	bitbake-layers add-layer ../poky/meta-mylayer bitbake-layers add-layer ../poky/meta-openembedded/meta-oe

Yocto Project layer eco-system

• Layer를 쉽게 만들 수 있기 때문에 수많은 Layer가 이미 만들어져 사용가능하다. 이를 쉽게 찾도록 하기위해 OpenEmbedded Community는 대부분의 Layer을 찾을 수 있는 Index를 개발했다.
  • RasberryPi3를 사용한다고 가정하면,

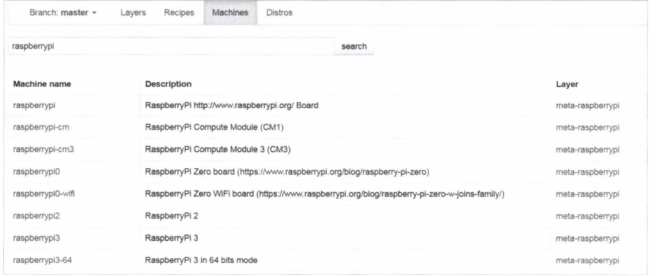

    • http://layers.openembedded.org 의 Machines Tab에서 찾으면 다음 화면을 볼 수 있다.
